Tengiviðmótsgerðirnar sem kóðarar nota eru fjölbreyttar. Að velja rétta viðmótsgerð getur tryggt áreiðanlega tengingu milli kóðara og stjórnkerfis. Eftirfarandi eru tengiviðmótsgerðirnar sem venjulega eru notaðar af kóðara:

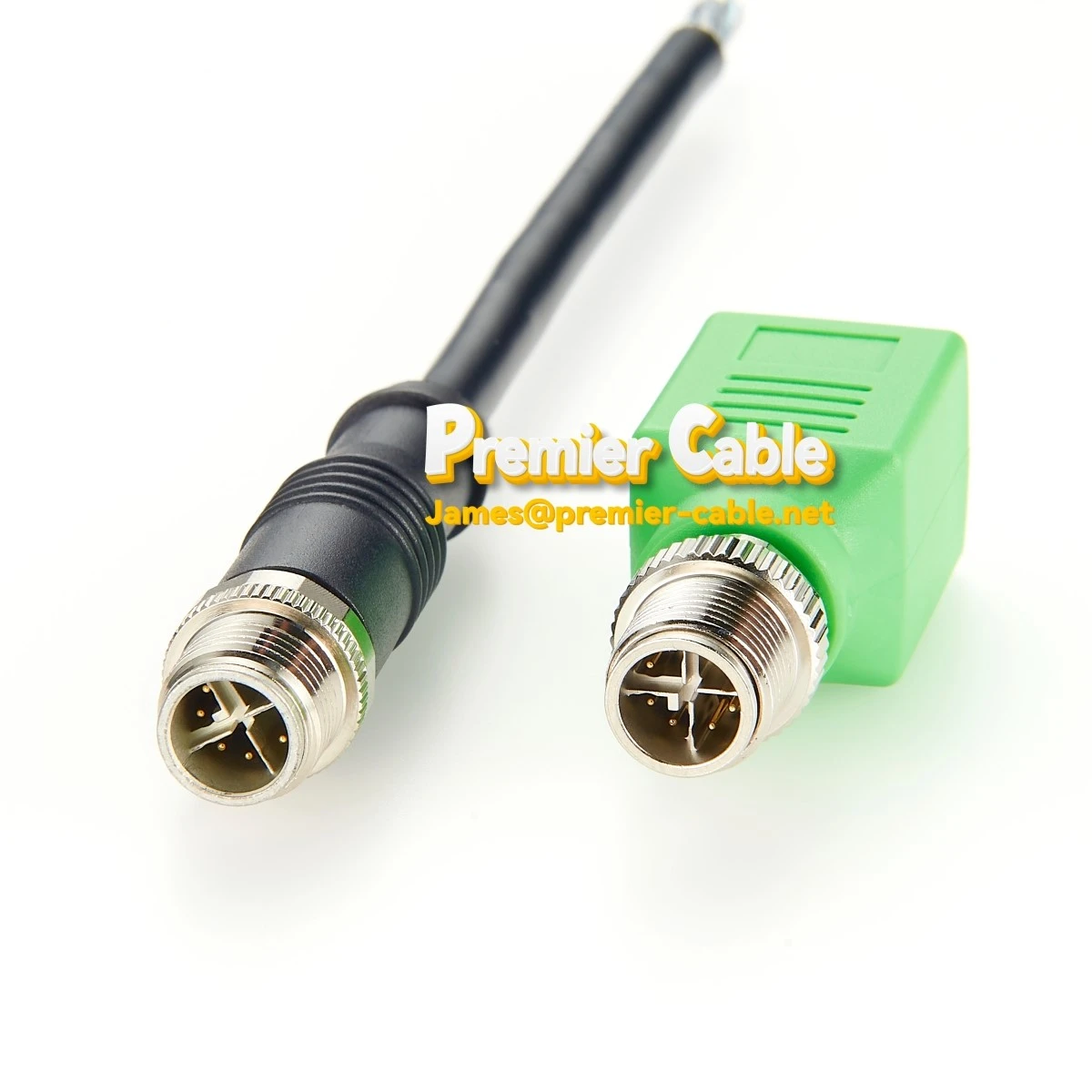

1. M12 tengi
Algeng notkun: M12 tengi eru algeng staðal tengi í iðnaðar sjálfvirkni. Þeir eru mikið notaðir fyrir gagna- og aflflutning á kóðara. Þeir henta sérstaklega vel í erfiðu umhverfi og hafa góða vatns- og rykþétta eiginleika (eins og IP67).
Tegund viðmóts: M12 4-pinna, 5-pinna, 8-pinnaviðmót, o.s.frv., fer eftir merkjagerð kóðarans.
2. D-sub tengi
Algeng notkun: Aðallega notuð í kóðara með mikilli nákvæmni og fjölmerkjasendingu, svo sem stigvaxandi kóðara og algera kóðara, sem styðja margar merkjarásir, hentugur fyrir forrit sem krefjast mikillar bandbreiddar og merkja nákvæmni.
Tegund viðmóts: D-sub 9-pinna, 15-pinna osfrv.
3. RJ45 tengi
Algeng notkun: Notað fyrir Ethernet kóðara, eins og EtherCAT og PROFINET kóðara, til að senda gögn í gegnum staðlað Ethernet net, sem henta fyrir iðnaðar Ethernet forrit.
Tegund viðmóts: Standard RJ45 Ethernet tengi.
4. Mini-USB tengi
Algeng notkun: Aðallega notuð í flytjanlegum eða villuleitartækjum, kóðara gagnaflutningi og aflgjafa í gegnum USB. Venjulega notað til uppsetningar eða greiningar.
Gerð viðmóts: Standard Mini-USB.
5. M23 tengi
Algeng notkun: M23 tengi eru oft notuð fyrir afl- og merkjasendingar á aflmiklum og mikilli nákvæmni umrita. Þeir hafa mikla virkni gegn truflunum og henta fyrir erfiðar notkunar í iðnaðarumhverfi.
Tegund viðmóts: M23 12-pinna, 17-pinna o.s.frv.
6. Hringlaga DIN tengi
Algeng notkun: DIN tengi eru mikið notuð í kóðara fyrir stjórntæki, sérstaklega fyrir lágspennu eða meðalspennu sendingarkröfur, svo sem merkjalínutengingar.
Tegund viðmóts: DIN 5-pinna, 6-pinna, 8-pinna osfrv.
7. Power over Ethernet (PoE) tengi
Algeng notkun: Kóðarar sem senda gögn og afl samtímis um eina Ethernet snúru, fækka snúrum og einfalda raflögn.
Tegund viðmóts: RJ45 styður PoE virkni.
8. Terminal Block
Algeng notkun: Venjulega notuð í ódýrum, einföldum forritum, tengingin er fest beint á tengiblokkina, sem er þægilegt fyrir tengingu við stýringar eða önnur tæki.
Tegund viðmóts: Skrúfa- eða fjaðraskautar.
Þessar tengigerðir uppfylla þarfir mismunandi iðnaðarumhverfis og veita áreiðanlega merki og aflflutning.
