Vörulýsing

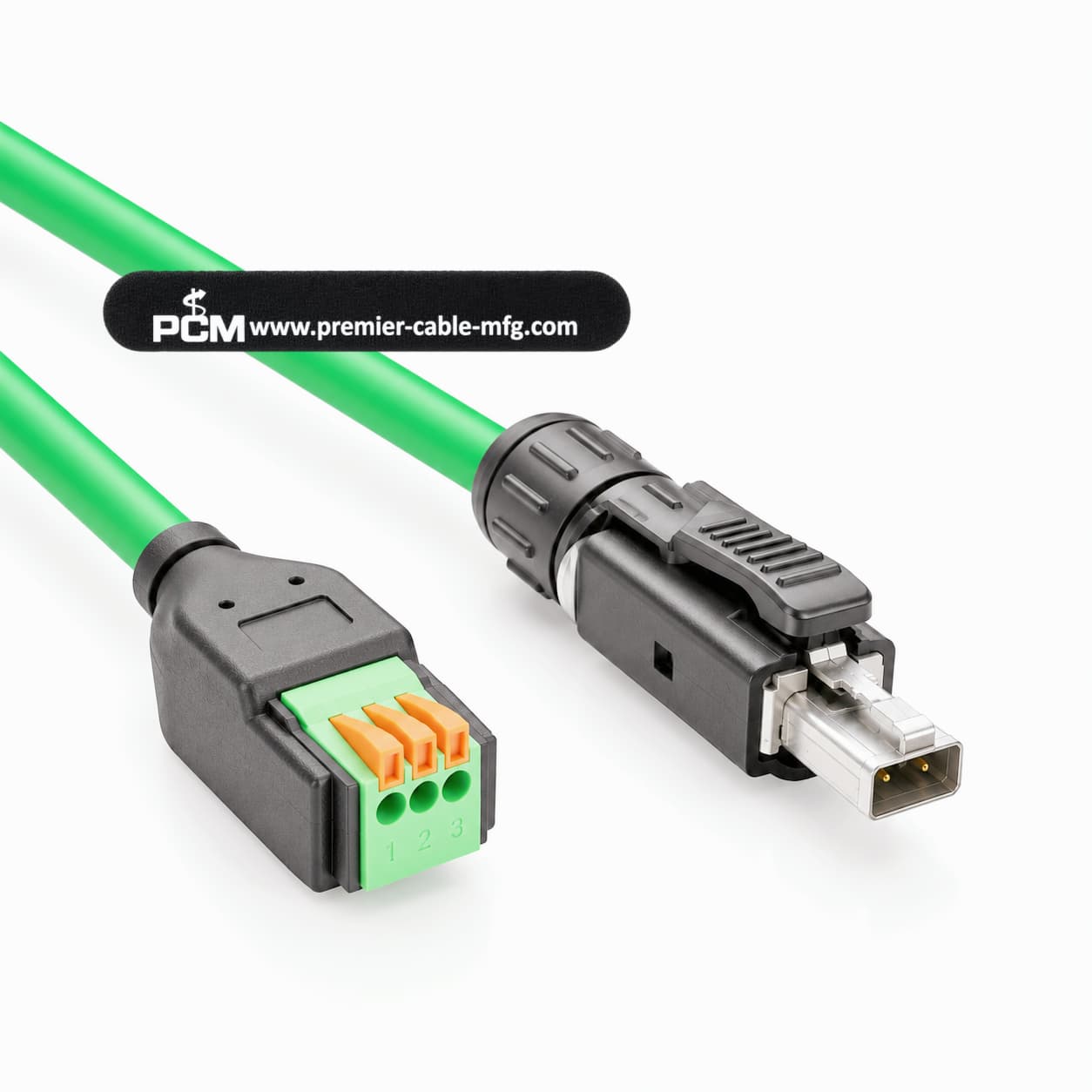

SPE tengi við 3 pinna tengiblokka snúru
ThePCM-HD-0317 SPE snúru að 3 pinna tengiblokkveitir hagnýtt tengi á milli 2-pinna Single Pair Ethernet (SPE) tengingar og búnaðar sem notar stakar tengitengingar. Það er hannað fyrir iðnaðar Ethernet þróun, prófunarkerfi, stýringar, skynjara, matsvettvang og sérsniðin samþættingu búnaðar.
Tengi P1 er SPE 2P tengi #940000-00-468. Tengi P2 er KAIFENG KF141R-2.54-03P-1G 3-staða tengiblokk. Raflögnin koma SPE mismunapörinu og hlífinni að þremur aðgengilegum skautum: D+, D− og Shield.
Single Pair Ethernet sendir Ethernet samskipti yfir eitt jafnvægi koparpar. Fyrirferðalítill arkitektúr hjálpar til við að auka Ethernet-tengingu í átt að tækjum á vettvangi- á sama tíma og það dregur úr fjölda leiðara og raflagnarými. Premier Cable styður sérsniðna snúrulengd, merkingu, pökkun og notkunar-sértækar kröfur um OEM/ODM kapalsamsetningu.
Tæknilýsing
Atriði |
Forskrift |
|---|---|
| Vöruheiti | SPE 2 pinna stinga við 3 pinna tengiblokkarsnúru |
| Fyrirmynd | PCM-HD-0317 |
| Tengi P1 | SPE 2P stinga #940000-00-468 |
| Tengi P2 | KAIFENG KF141R-2.54-03P-1G, 3 pinna tengiblokk |
| Terminal Pitch | 2,54 mm |
| Ethernet tækni | Single Pair Ethernet (SPE) |
| Merkjalagnir | D+ / D− / Skjöldur |
| Pinnaverkefni | P1 pinna 1 → P2 pinna 1 (Hvítur, D+); P1 pinna 2 → P2 pinna 2 (Grænn, D−); Skel/flétta → P2 pinna 3 |
| Kapall | G&G 10 GMBPS Ethernet kapall, GG 2Speed 251 |
| Staðlaðar teikningalengdir | 0.3 m / 1.0 m / 3.0 m |
| Rafmagnspróf | 100% prófað |
| Leiðnipróf | Minna en eða jafnt og 5 Ω |
| Einangrunarþol | Stærra en eða jafnt og 10 MΩ |
| Hæ-Pot Test | DC 300 V / 0,01 sek |
| Fylgni | RoHS |
| Sérsniðin | Lengd / Merki / Pökkun / Raflögn / OEM & ODM |

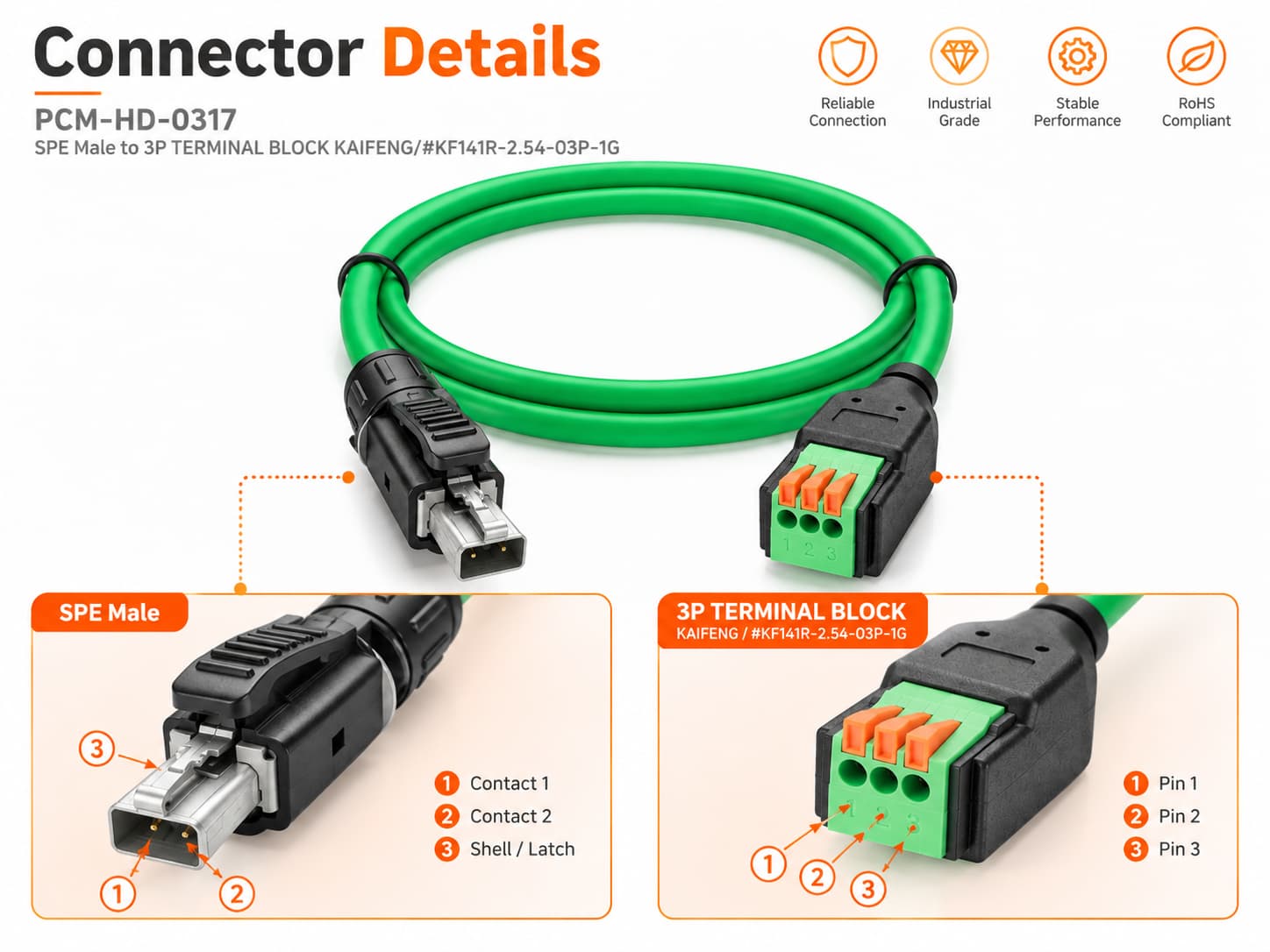

Pinnaverkefni
| Merki | SPE 2P tengi | 3 pinna tengiblokk | Hljómsveitarstjóri |
|---|---|---|---|
| D+ | Pinna 1 | Pinna 1 | Hvítur |
| D− | Pinna 2 | Pinna 2 | Grænn |
| Skjöldur | Skel | Pinna 3 | Flétta |
Hvað er Single Pair Ethernet (SPE)?
Single Pair Ethernet (SPE)er Ethernet samskiptatækni sem sendir gögn yfir eitt jafnvægi par af koparleiðara. Fyrirferðarlítill eðlisfræðilegur arkitektúr þess er hannaður til að auka Ethernet-tengingu í átt að skynjurum, stýribúnaði, stýribúnaði og dreifðum vettvangstækjum.
Í samanburði við hefðbundna fjöl-para Ethernet kaðall getur SPE dregið úr fjölda leiðara, kapalstærð, þyngd og leiðarrými. Þetta gerir það gagnlegt fyrir fyrirferðarlítinn iðnaðarbúnað, prófunarpalla, vélaeiningar og IIoT tæki.
SPE inniheldur mörg Ethernet efnisleg lög með mismunandi gagna-hraða og sendingar-fjarlægðarkröfum. Þess vegna ætti að meta endanlega frammistöðu PCM-HD-0317 ásamt PHY-markmiðinu, kapalbyggingu, tengiviðmótum og heildarsamskiptarásinni.
Af hverju að nota SPE til Terminal Block snúru?
Beinn merki aðgangur
Þriggja staða tengiblokkin veitir þægilegan aðgang að D+, D− og hlífðartengingum fyrir þróun, samþættingu og bilanaleit.
Þróun og prófun
Útstöðvaviðmót einfaldar tengingu við matstöflur, prófunarbúnað, stýringar og frumgerð búnaðar án þess að endurtaka-SPE snúruna endurtekið.
Skilgreind Skjaldaruppsögn
Teikningin leiðir SPE-skelina og kapalfléttuna að tengipinna 3, sem gefur skýran hlífðartengipunkt fyrir kerfissamþættingu.
Helstu kostir vöru
SPE-to-terminal tengi
Breytir 2-pinna SPE tengingu í aðgengilegar D+, D− og hlífðartengi fyrir iðnaðarbúnað og verkfræðipalla.
Hreinsaðu pinnaúthlutun
Einföld D+, D− og hlífðarlögn hjálpa til við að einfalda uppsetningu, sannprófun, villuleit og samþættingu kerfis-stigs.
Sérsniðin kapalsamsetning
Staðlaðar teikningar eru 0,3 m, 1,0 m og 3,0 m, með sérsniðnum lengd, merkingum og OEM/ODM samsetningarvalkostum í boði
Umsóknir
Viðbótar umsóknarsvæði
Iðnaðar Ethernet þróun • SPE matsvettvangar • Iðnaðarskynjarar og stýringar • PLC & Controller samþætting • IIoT búnaður • R&D og frumgerðarkerfi
Sérsniðin SPE snúrusamsetningarvalkostir
Lengd snúru
0,3 m, 1,0 m og 3,0 m teikniútgáfur eru fáanlegar, með forrita-sértækum sérsniðnum lengdum studdar.
Raflögn og merkingar
Hægt er að þróa pinnaúthlutun, kapalmerki og auðkenningu í samræmi við kröfur um búnað og verkefni.
OEM / ODM stuðningur
Sérsniðnar tengisamsetningar, umbúðir og forrits-sérstakar kröfur um kapalsamsetningu eru studdar fyrir frumgerð og framleiðsluverkefni.
Algengar spurningar
Hvað er SPE til 3 pinna tengiblokk snúru?
Það er kapalsamsetning sem breytir SPE tengiviðmóti í aðgengilegar tengitengingar. PCM-HD-0317 veitir D+, D− og hlífðartengingar fyrir samhæfðan iðnaðarbúnað, prófunarkerfi og þróunarkerfi.
Hvaða tengi eru notuð á PCM-HD-0317?
P1 er SPE 2P Plug #940000-00-468. P2 er KAIFENG KF141R-2.54-03P-1G 3-staða tengiblokk.
Hvernig er tengiblokkin tengd?
Samkvæmt PCM-HD-0317 teikningunni tengist SPE pinna 1 við tengipinna 1 fyrir D+ með hvíta leiðaranum, SPE pinna 2 tengist klemmunni pinna 2 fyrir D− með því að nota græna leiðarann og skel/snúrufléttan tengist pinna 3 fyrir skjöld.
Er hægt að nota PCM-HD-0317 fyrir 10BASE-T1L, 100BASE-T1 eða 1000BASE-T1?
SPE inniheldur mörg Ethernet líkamleg lög. Samhæfni og endanleg rásafköst verða að vera sannreynd í samræmi við PHY-markmiðið, kapalviðnám og byggingu, tengieiginleika, samsetningarlengd og heildarkröfur kerfisins.
Hvaða snúrulengdir eru fáanlegar?
Teikningin skilgreinir 0,3 m, 1,0 m og 3,0 m útgáfur. Einnig er hægt að framleiða sérsniðnar snúrulengdir í samræmi við kröfur verkefnisins.
Getur Premier Cable sérsniðið þessa SPE kapalsamsetningu?
Já. Premier Cable styður sérsniðna snúrulengd, pinout, merkingar, tengisamsetningar, umbúðir og OEM/ODM kapalsamsetningarkröfur.
Vöruteikning
